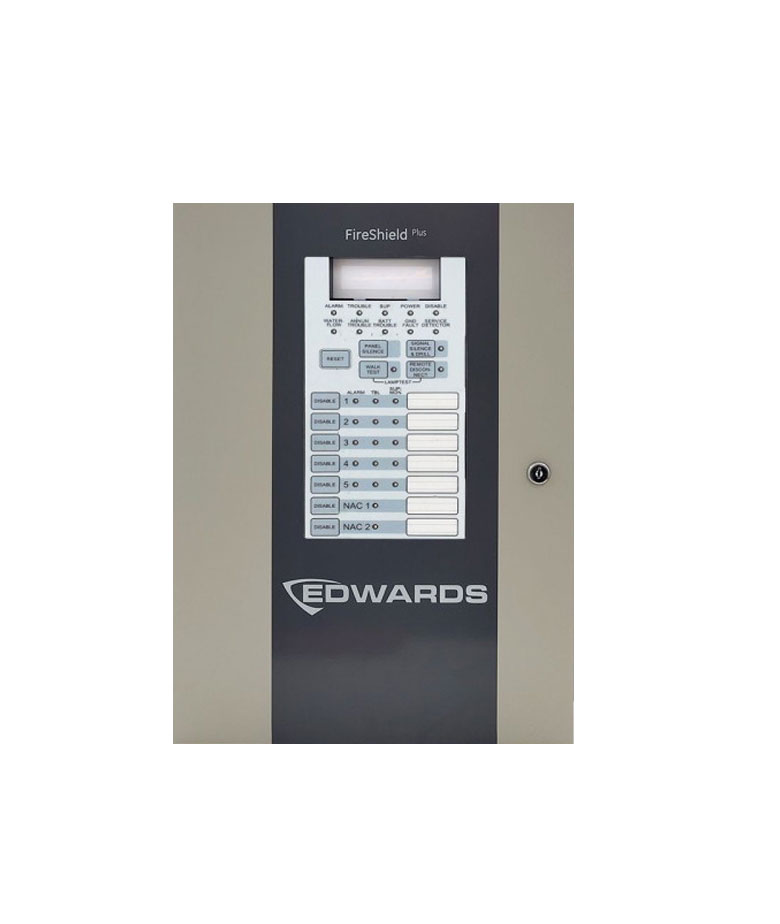

Central de Incendio Convencional 5 Zonas FSP502G-2 Fireshield Edwards

Módulo Edwards SIGA-CC1: Control Inteligente de Dispositivos de Alerta

El módulo SIGA-CC1 es parte de la prestigiosa línea Signature de Edwards. Su función principal es servir como interfaz entre el lazo de datos del panel de incendio y los circuitos de salida que requieren alimentación externa (como las sirenas). Este módulo no solo activa los dispositivos, sino que supervisa la integridad del cableado para detectar cortes o cortocircuitos.

Características y Beneficios Clave:

• Direccionamiento Automático: El SIGA-CC1 no utiliza interruptores DIP o selectores rotativos. El panel de control identifica automáticamente el módulo y le asigna una dirección, lo que reduce drásticamente el tiempo de instalación y elimina errores humanos.

• Memoria No Volátil: Almacena información histórica, incluyendo el número de serie, tipo de dispositivo y fecha de fabricación, facilitando las labores de mantenimiento y auditoría del sistema.

• Operación Independiente: En caso de una falla en la comunicación con el panel central, los módulos Signature pueden seguir operando en modo «standalone» si se encuentran en condiciones de alarma, aumentando la supervivencia del sistema.

• Flexibilidad de Montaje: Se instala de forma sencilla en una caja eléctrica estándar de 2 bandas (double-gang) o en rieles DIN mediante accesorios adicionales, integrándose perfectamente en cualquier panel de control o gabinete remoto.

• Diagnóstico Inteligente: Realiza autodiagnósticos internos continuos y reporta cualquier anomalía al panel, asegurando que el circuito de notificación esté siempre listo para actuar.

Especificaciones Técnicas:

• Modelo: SIGA-CC1.

• Corriente de Salida: 2A @ 24 VDC (Resistivo).

• Voltaje de Operación: 15.2 a 19.95 VDC (Vía lazo de datos).

• Consumo de Corriente: 225 $\mu A$ (Standby), 500 $\mu A$ (Activado).

• Temperatura de Operación: 0°C a 49°C.

• Compatibilidad: Paneles de la serie EST3, EST4, iO y Vigilant.

Módulo Edwards SIGA-CR: Control de Salida Versátil y Seguro

El módulo SIGA-CR es la interfaz perfecta entre el lazo de comunicación direccionable de un panel Edwards y los sistemas auxiliares del edificio. A diferencia de los módulos de control de sirenas, el SIGA-CR ofrece un relé de contacto seco que no suministra voltaje, lo que lo hace ideal para integrarse con controles de terceros sin riesgo de interferencias eléctricas.

Características y Beneficios Clave:

• Inteligencia Distribuida: El módulo contiene su propia lógica de control. En caso de una emergencia, el microprocesador del SIGA-CR ejecuta la acción de conmutación de forma precisa, reportando el cambio de estado al panel en milisegundos.

• Direccionamiento Electrónico: Al igual que toda la línea Signature, no requiere selectores físicos. Cada módulo posee un número de serie único y el panel le asigna su dirección automáticamente, eliminando errores de configuración manual.

• Doble Modo de Operación: El relé es de tipo Forma C (Un polo, dos tiros), lo que permite cablear conexiones tanto «Normalmente Abiertas» (N.A.) como «Normalmente Cerradas» (N.C.) según el requerimiento del equipo a controlar.

• Mantenimiento Simplificado: Almacena datos operativos en su memoria no volátil, como el recuento de activaciones y el estado del dispositivo, facilitando el diagnóstico preventivo y las pruebas de inspección anual.

• Diseño Robusto: Fabricado en polímero de alta resistencia, está diseñado para instalarse detrás de placas frontales o dentro de gabinetes de control, ocupando un espacio mínimo.

Especificaciones Técnicas:

• Modelo: SIGA-CR.

• Tipo de Contacto: Relé Forma C (SPDT).

• Clasificación del Contacto: 2A @ 24 VDC; 0.5A @ 120 VAC; 0.5A @ 125 VCA.

• Voltaje de Operación: 15.2 a 19.95 VDC (Vía lazo de datos).

• Corriente de Standby: 75 $\mu A$.

• Temperatura de Operación: 0°C a 49°C.

Aplicaciones Recomendadas:

• Retorno de ascensores a piso de salida.

• Apagado de ventiladores de inyección y extracción (HVAC).

• Liberación de cerraduras electromagnéticas en puertas de evacuación.

• Activación de sistemas de presurización de escaleras.

• Interfaz con sistemas de monitoreo de terceros (BMS).
